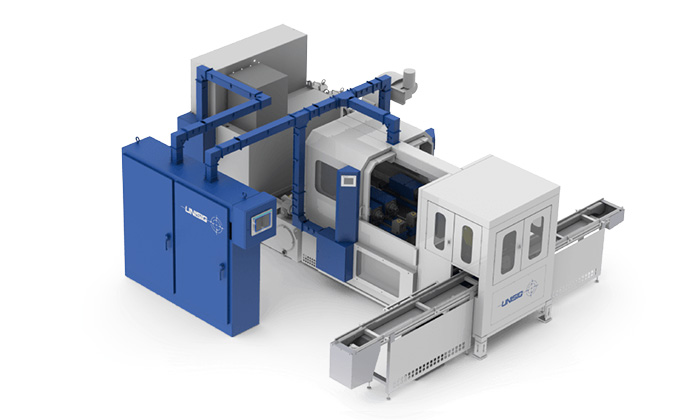

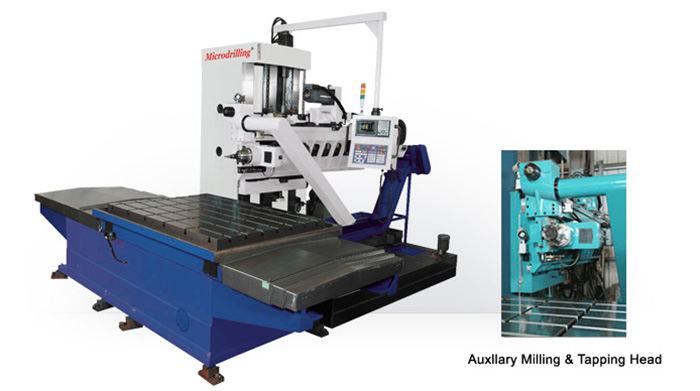

ZKA21系三坐标数控深孔钻机床采用枪钻加工方式（外排屑），刀具旋转进给，工件固定在工作台上，工作台可以垂直和横向移动；采用进口或国产的数控系统，具有单动和自动循环功能，三个伺服轴：X轴、Y轴、Z轴，采用伺服电机驱动滚珠丝杠副实现各轴的移动；刀具转速和进给量均为无级调速。最大钻孔直径是20mm、30mm、40mm三种规格。具有钻削直孔、斜孔、盲孔和阶梯孔的功能。广泛应用于汽车、摩托车行业、模具行业、军工行业、航天工业、液压阀体、齿轮轴类等零件的小深孔加工。
机床特点：
1、床体及箱体均采用优质铸铁铸造，具有良好的刚性和稳定性。
2、在钻削深孔过程中刀具中途无需退刀。
3、采用数控系统控制，自动化程度高。
4、刀具的旋转和进给均为无级调速。
5、X轴：燕尾形滑动导轨或滚动直线导轨，Y轴：矩形滑动导轨，Z轴：滚动直线导轨。
6、具有三个伺服轴，可实现坐标孔的加工。
7、主轴、滑动导轨面等部件均采用自动间歇润滑。
8、高压冷却系统采用变频电机驱动齿轮泵。
9、采用自动排屑机排除切屑。
加工精度：
工件尺寸精度 IT7-IT11
工件表面粗糙度 Ra1.6μm- Ra3.2μm
工件加工中心偏斜≤1mm/1000mm
工件加工圆度≤0.025/100mm
工件加工直线度≤0.05mm/100mm。（长径比≤100：1）
技术参数：
类别 | 项目 | 型号 | ||
ZKA2102 | ZKA2103 | ZKA2104 | ||
工作 | 钻孔直径范围 | 5-20mm | 5-30mm | 5-40mm |
钻孔深度范围 | 500mm | 800mm | 1500mm | |
主轴 | 钻杆箱最高转速 | 5000r/min | 5000r/min | 5000r/min |
钻杆箱电机功率 | 4KW | 5.5KW×2 | 7.5KW×4 | |
钻杆箱变速方式 | 无级调速 | 无级调速 | 无级调速 | |
X轴 | 行程 | 650mm | 650mm | 850mmn |
快速速度 | 3m/min | 3m/min | 3m/min | |
电机扭矩 | 13NM | 13NM | 13NM | |
Y轴 | 行程 | 300mm | 300mm | 300mmn |
快速速度 | 3m/min | 3m/min | 3m/min | |
电机扭矩 | 27NM | 27NM | 27NM | |
Z轴 | 行程 | 500mm | 800mm | 1500mmn |
进给速度 | 5-500mm/min | 5-500mm/min | 5-500mm/min | |
快速速度 | 5m/min | 5m/min | 5m/min | |
电机扭矩 | 13NM | 13NM | 13NM | |
工作台 | 工作台尺寸 | 600×830mm | 600×830mm | 600×830mm |
承重 | 1000kg | 1000kg | 1000kg | |
T型槽 | 18mm | 18mm | 18mm | |
冷却 | 冷却系统额定压力 | 10MPa | 10MPa | 10MPa |
冷却系统流量 | 100L/min | 100-200L/min | 100-200L/min | |
冷却油箱容量 | 1立方 | 1.5立方 | 1.5立方 | |
数控 | 数控系统 | KND/西门子 | KND/西门子 | KND/西门子 |
| 选配项目 |
|
|
|

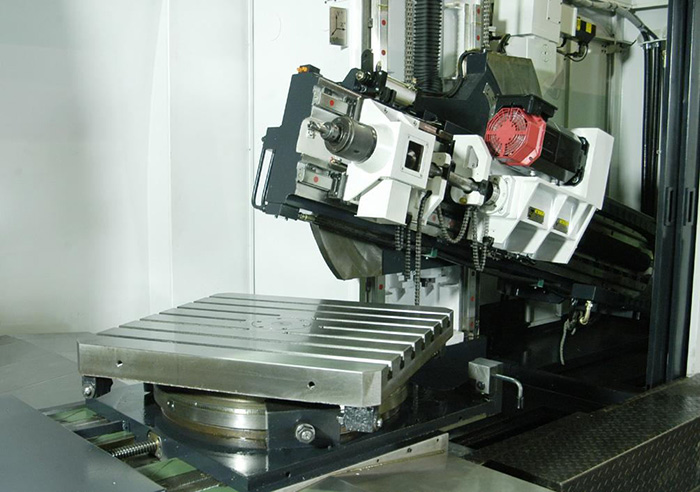

工作台 | 工作台水平旋转角度 | 360° | 360° | 360° |
Z轴 | Z轴上下摆角 | +-15度 | +-10度 | |
